Podsvietený tlačidlový spínač

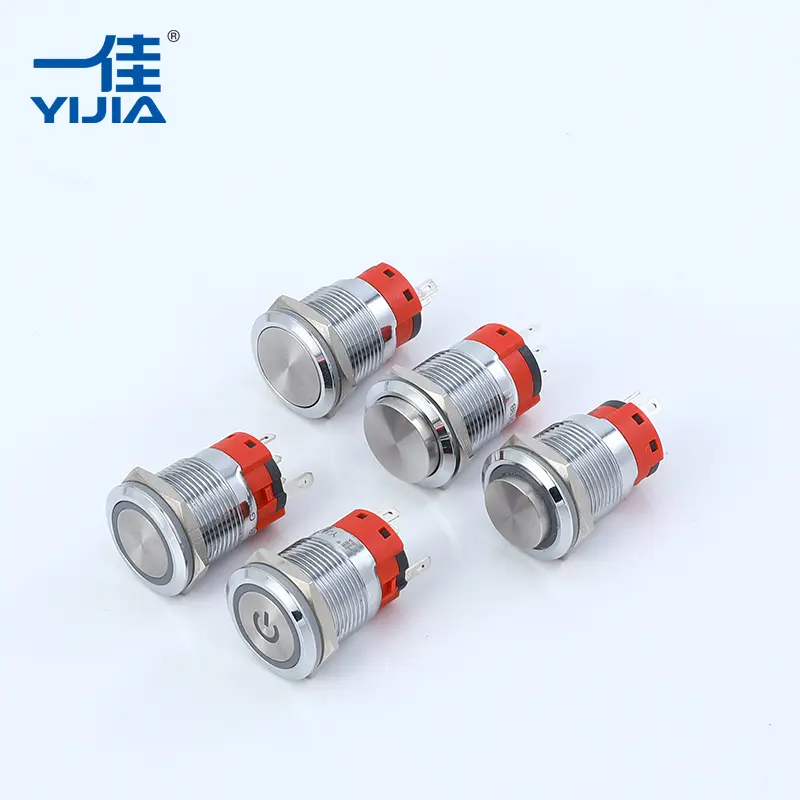

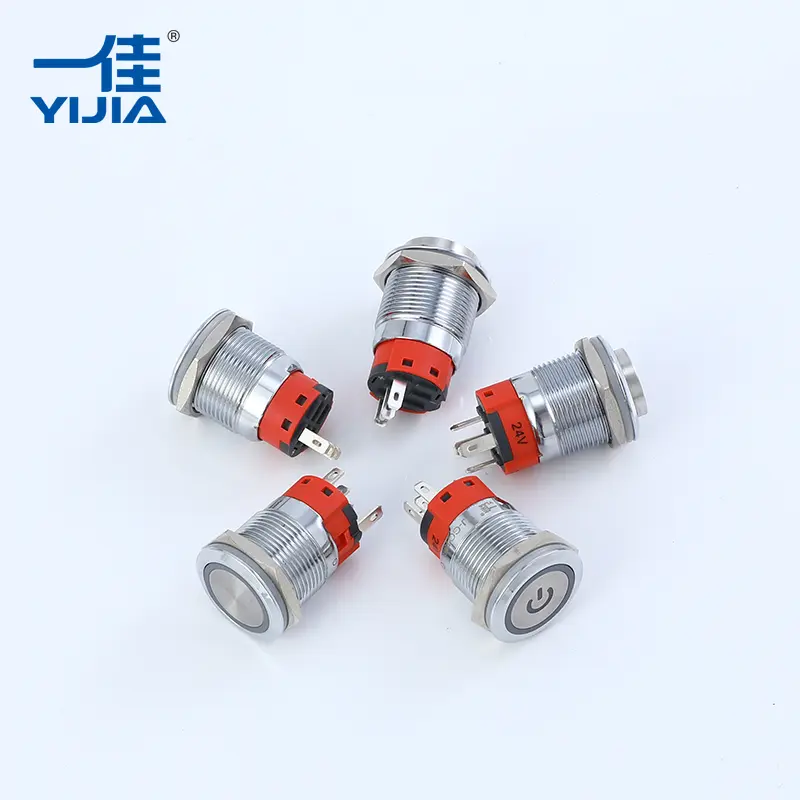

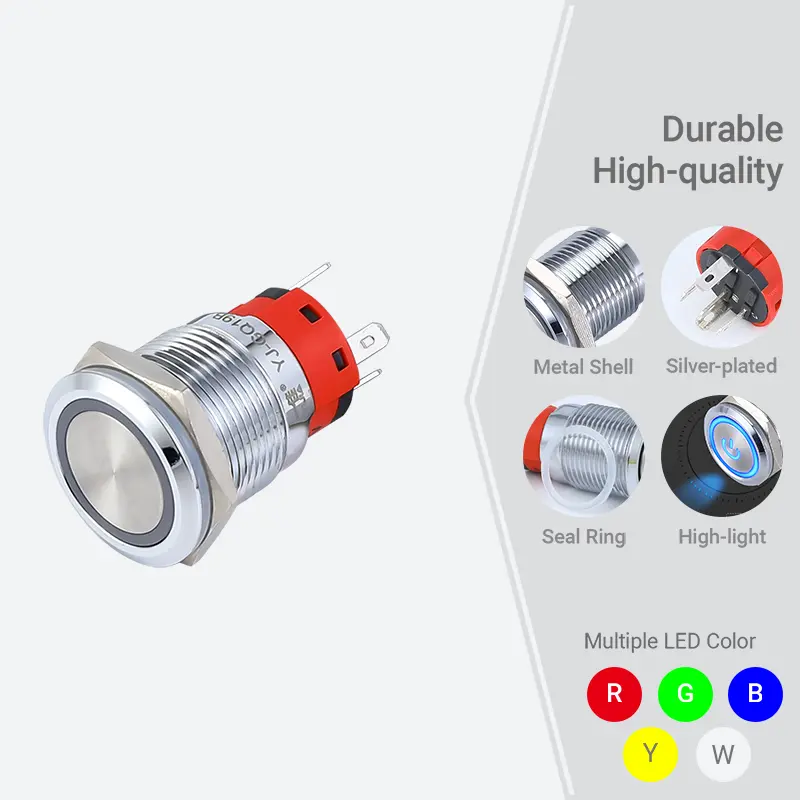

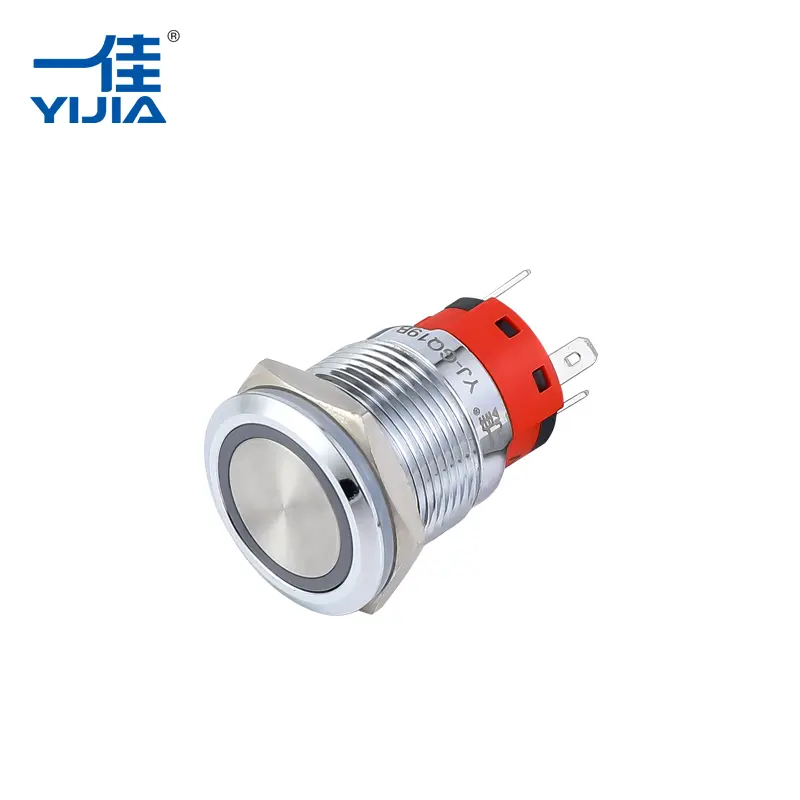

Podsvietený tlačidlový spínačYijiaintegruje manuálne ovládanie s vizuálnou signalizáciou. Tieto jednotky sú vybavené vysokosvietivou LED diódou napájanou veľkorozmernými čipmi, ktorá zvyšuje odolnosť proti prepätiu a predlžuje prevádzkovú životnosť. Zabudovaný rezistor na zníženie napätia eliminuje potrebu ďalších komponentov, zjednodušuje návrh obvodu a znižuje celkové náklady na montáž. Tieto spínače sú vyrobené z materiálov, ako sú kontakty z nehrdzavejúcej ocele a zliatiny striebra, zaisťujú nízky kontaktný odpor a vysokú elektrickú vodivosť.

Kľúčové vlastnosti

• LED s vysokým jasom: LED čipy s dlhou životnosťou poskytujú jasnú indikáciu stavu aj v prostredí s vysokým okolitým svetlom.
• Spoľahlivý kontaktný systém: Kontakty zo striebornej zliatiny znižujú odpor na $\le 50m\Omega$, čím zaisťujú stabilný prenos signálu pre aplikácie s vysokým aj nízkym prúdom.
• Robustná konštrukcia: Voľba chrómovanej mosadze alebo škrupiny z nehrdzavejúcej ocele poskytuje vynikajúcu odolnosť proti korózii a fyzickým nárazom.

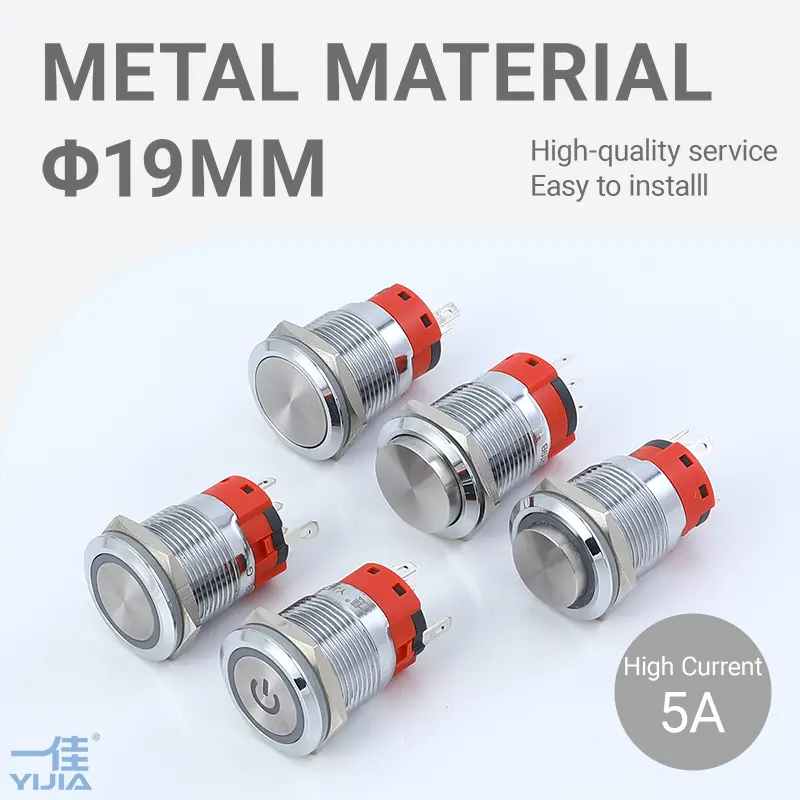

• Rôzne možnosti montáže: Dostupné vo viacerých štandardných priemeroch vrátane 16 mm, 19 mm, 22 mm a 25 mm, aby vyhovovali rôznym požiadavkám na panely.
• Vynikajúca ochrana: IP65 pre odolnosť proti prachu a vode, vhodné pre náročné priemyselné nastavenia.

Technické špecifikácie

Veľkosť montážneho otvoru: 16 mm / 19 mm / 22 mm / 25 mm

Materiál puzdra: nehrdzavejúca oceľ / pochrómovaná mosadz / technický plast

Konfigurácia kontaktu: 1NO1NC / 2NO2NC / 1NO / 1NC

Prevádzkový režim: Momentálny (samočinný reset) alebo blokovací (samoblokovací)

Prúdová kapacita: Podpora vysokého prúdu až do 15A alebo 18A

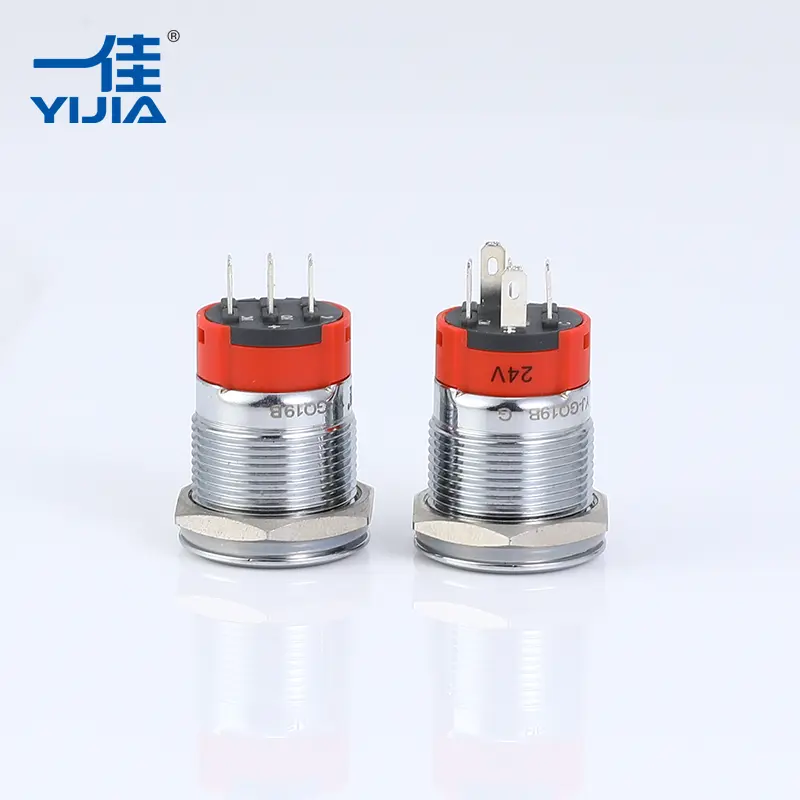

Napätie LED: Rozsah od 3V do 220V (kompatibilné AC/DC)

Mechanická životnosť: Testované na 500 000 cyklov

Elektrická životnosť: Dimenzovaná na 100 000 cyklov

Výrobná sila

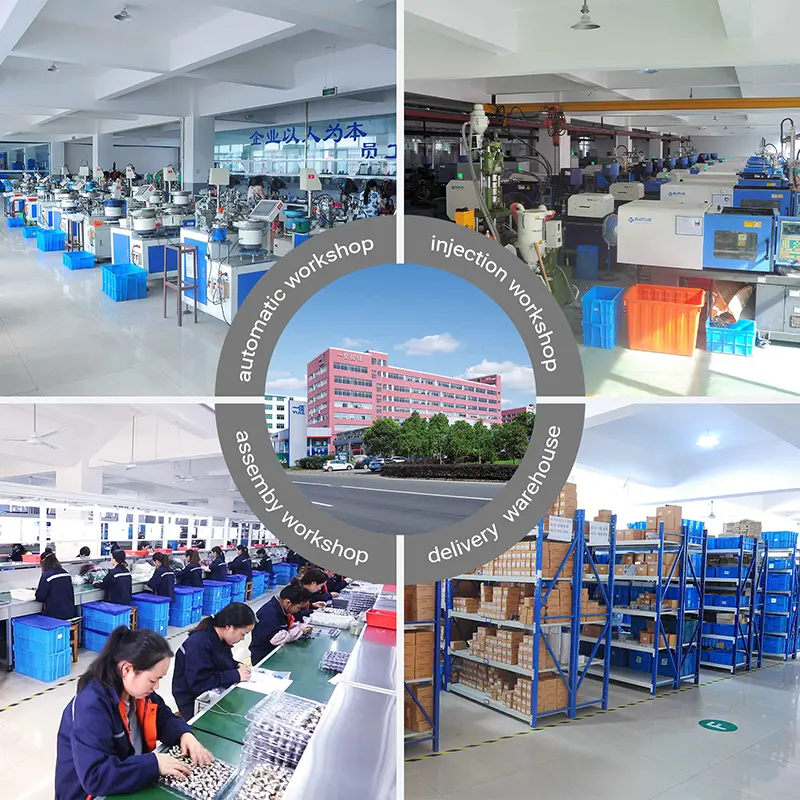

Yijia Industrial Electrical Co., Ltd. pracuje s moderným výrobným zariadením a moderným systémom riadenia. Náš výrobný proces sa prísne riadi medzinárodným systémom riadenia kvality ISO9001, aby sa zabezpečilo, že každý prepínač s podsvieteným tlačidlom spĺňa profesionálne normy.

• Certifikovaná kvalita: Naša produktová rada získala medzinárodné certifikácie CCC, CE a RoHS.
• Globálny dosah: Počas rokov medzinárodného prieskumu trhu s výkonovou elektronikou navrhujeme produkty, ktoré spĺňajú požiadavky dovážaného aj nezávislého trhu výskumu a vývoja.

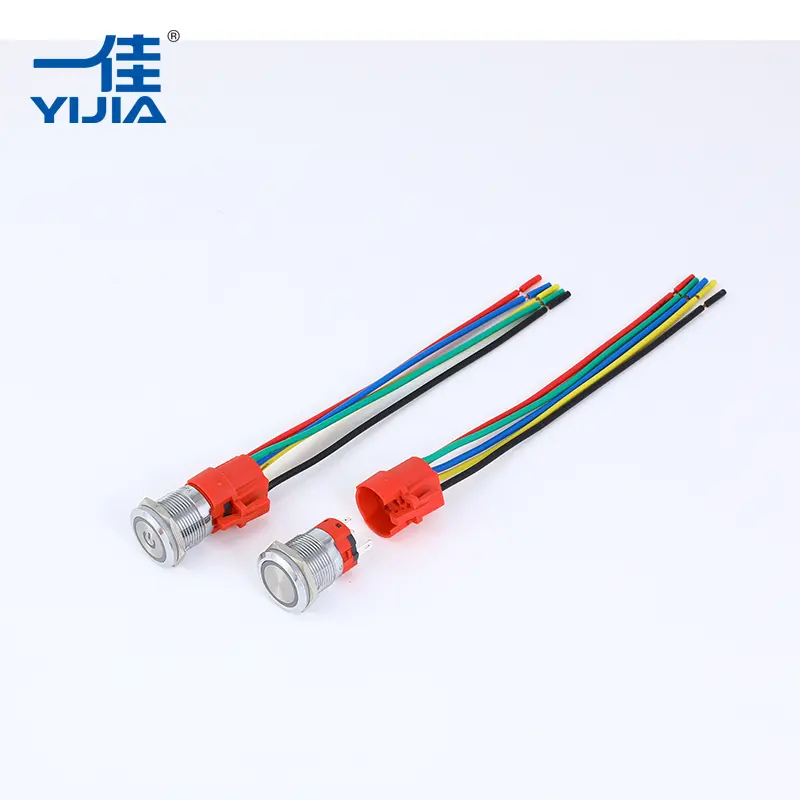

• Schopnosť OEM/ODM: Poskytujeme prispôsobené leptanie symbolov, špecifické upevnenia káblových zásuviek a prispôsobené materiály krytu na podporu vašej konkrétnej značky alebo technických potrieb.

Priemyselné aplikácie

Prepínač s podsvieteným tlačidlom je široko používaný v rôznych odvetviach vďaka svojej všestrannosti a robustnému dizajnu:

Riadiace systémy: Ideálne pre konzoly, ovládacie skrine a rozvodné skrine.

Mechanická prevádzka: Často sa používa v CNC strojoch a automatizovaných výrobných linkách.

Prístrojové vybavenie: Spoľahlivý výkon v testovacích zariadeniach a lekárskych prístrojových paneloch.

Sprievodca výberom obstarávania

Aby ste sa uistili, že dostanete najvhodnejší prepínač s podsvieteným tlačidlom pre vašu aplikáciu, pri odosielaní dopytu potvrďte nasledujúce technické požiadavky:

1. Inštalačné rozmery: (napr. 16 mm, 22 mm)
2. Požiadavky na prúd záťaže: (napr. 7A, 15A)

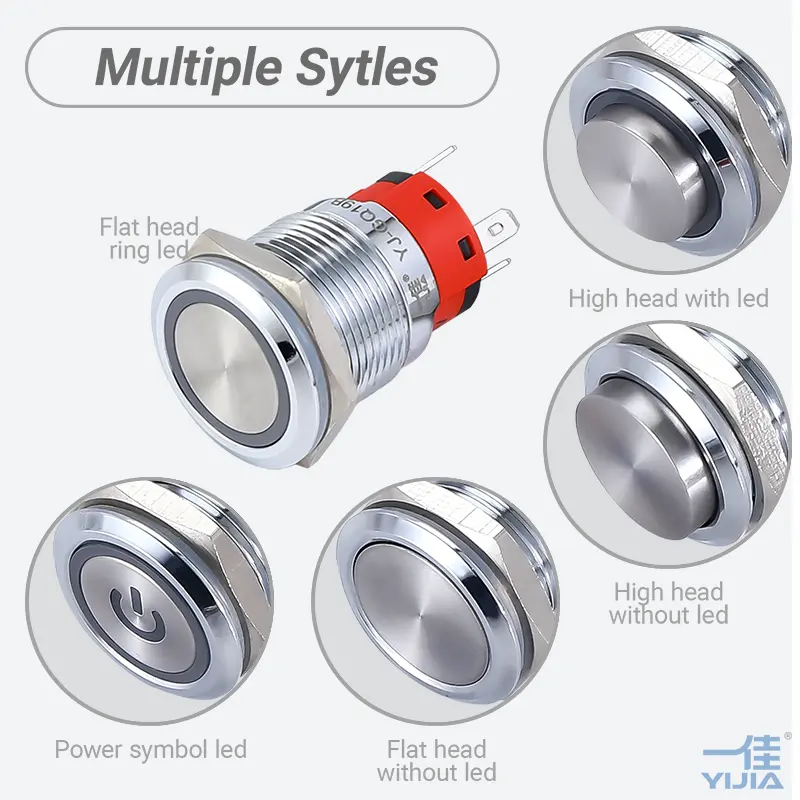

3. Štýl hlavy: (Plochá hlava, vysoká hlava alebo prispôsobené symbolom)
4. Prevádzkový režim: (dočasný alebo blokovací)
5. Parametre LED: Požadované napätie a farba (červená, zelená, modrá, žltá, biela)
6. Materiál škrupiny: (nehrdzavejúca oceľ alebo chróm potiahnutý mosadzou)

FAQ

Vyžaduje LED externý rezistor?

Nie, Yijia Illuminated Push Button Switch obsahuje vstavaný rezistor na zníženie napätia. Stačí len pripojiť príslušné napätie na kolíky LED.

Sú tieto spínače vhodné na vonkajšie použitie?

Áno, s úrovňou ochrany IP65 sú tieto spínače chránené proti prachu a striekajúcej vode, vďaka čomu sú spoľahlivé pre väčšinu vonkajších ovládacích panelov.

Aká je výhoda kontaktov zo zliatiny striebra?

Strieborná zliatina poskytuje vynikajúcu elektrickú vodivosť a odolnosť proti oxidácii v porovnaní so štandardnou meďou, čo zaisťuje dlhšiu elektrickú životnosť a stabilnejší spínací výkon.

Vlastnosti a výhody

● Veľkosť viacnásobného montážneho otvoru 16 mm/19 mm/22 mm/25 mm

● Pochrómovaná mosadz/nerezová oceľ

● 18A/15A vysoká prúdová kapacita

● Štruktúra kontaktu 1NO/1NC/1NO1NC/2NO

● Vysokokvalitný kontakt zo zliatiny striebra

● Nižší kontaktný odpor ≤ 50 mΩ

● 500 000 cyklov dlhá mechanická životnosť

● 100 000 cyklov dlhá elektrická životnosť

● Životnosť LED s vysokým jasom 50 000 hodín

● Úroveň ochrany IP65

● CCC,TUV,CE

● RoHS, Reach (prispôsobené)

● Najlepšia cena a vysoký výkon

● Profesionálne spínacie zdroje vysokého prúdu

● Podpora OEM/ODM

Ako vybrať vhodný typ kovového tlačidla

Odpovedzte na nasledujúcu otázku a pošlite nám ju, vyberieme pre vás vhodný typ.

Otázka a príklad

①  rozmery tlačidla na inštaláciu: 16 mm.

②  záťažový prúd, ktorý potrebujete ovládať: 7A.

③ typ hlavovej časti: platňová hlava bez svetla.

④ vyberte štruktúru kontaktu: 1NO/1NC/1NO1NC/2NO.

⑤ Prevádzkový režim: Okamžitý alebo Blokovací.

⑥ Napätie a farba LED diódy (v prípade potreby): DC 24V ZELENÁ.

⑦ vyberte materiály plášťa: nehrdzavejúca oceľ alebo chróm potiahnutý mosadzou.

⑧ špeciálna požiadavka: vodotesný, vlastný symbol, potreba zásuvky...
