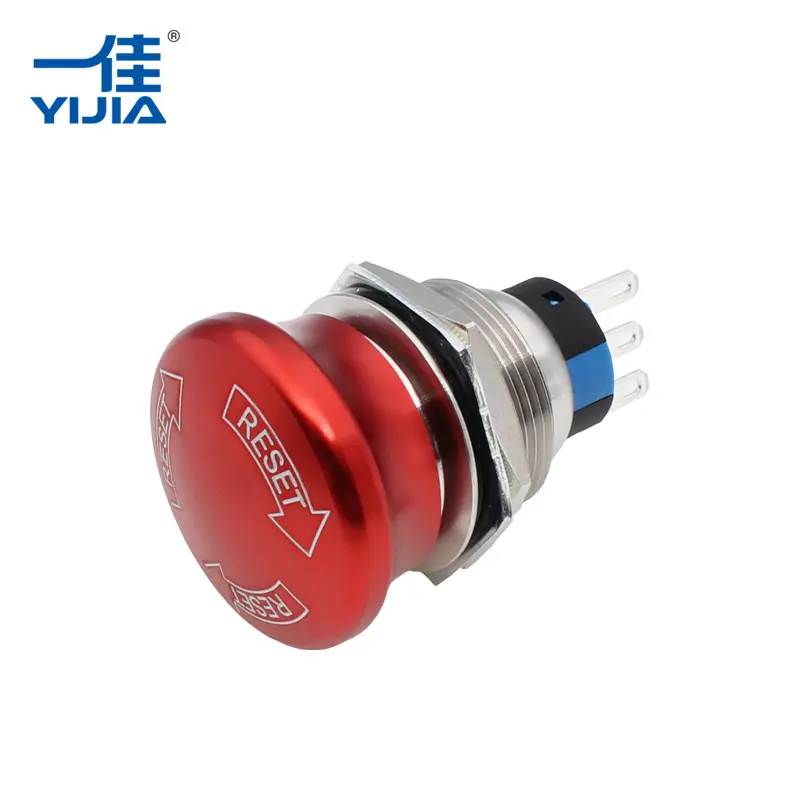

YIJIA Industrial Electrical Co., Ltd.vysvetľuje ako anTlačidlo núdzového zastaveniapoužíva mechanizmus zámku push-pull, ktorý poskytuje rýchle vypnutie stroja a spoľahlivé bezpečnostné ovládanie.
V priemyselnom prostredí musia núdzové ovládacie zariadenia okamžite reagovať, keď nastanú neočakávané situácie. Zamykacia štruktúra push-pull použitá v tlačidlách núdzového zastavenia je navrhnutá tak, aby vytvorila jednoduchý, ale spoľahlivý prevádzkový proces, ktorý umožňuje operátorom rýchlo zastaviť zariadenie a zabrániť ďalším rizikám.
Od výrobných strojov až po automatizačné systémy sa tento mechanizmus stal bežným bezpečnostným riešením, pretože kombinuje rýchlu aktiváciu, jasnú indikáciu stavu a riadené resetovanie.
Tlačidlo núdzového zastavenia je bezpečnostný ovládací prvok určený na prerušenie prevádzky stroja počas abnormálnych podmienok. Bežne sa inštaluje na ovládacie panely, výrobné zariadenia, montážne linky a priemyselné stroje, kde môže byť potrebné okamžité odstavenie.
Na rozdiel od bežných ovládacích spínačov sa zariadenie núdzového zastavenia nepoužíva na každodenné spustenie a zastavenie. Jeho hlavným účelom je poskytnúť rýchlu reakciu, keď operátori potrebujú zastaviť nebezpečný pohyb alebo zabrániť poškodeniu zariadenia.
Typické situácie vyžadujúce núdzové zastavenie zahŕňajú:
- Neočakávaná porucha stroja
- Obavy o bezpečnosť operátora
- Abnormálne prevádzkové podmienky
- Príprava na údržbu
- Možné poškodenie zariadenia
Účinnosť systému núdzového zastavenia závisí nielen od elektrického obvodu, ale aj od mechanického prevedenia samotného tlačidla.
Zamykací mechanizmus push-pull je založený na jednoduchom mechanickom pohybe. Keď operátor stlačí núdzové tlačidlo, hlava tlačidla sa posunie dovnútra a uzamkne sa v aktivovanej polohe.
Vnútorná štruktúra zvyčajne zahŕňa:
- Hlava gombíka
- Blokovací mechanizmus
- Pružinová štruktúra
- Kontaktný blok
- Resetovať systém
Po stlačení:
- Hlava tlačidla sa pohybuje smerom nadol.
- Blokovací mechanizmus drží tlačidlo na mieste.
- Vnútorné kontakty menia svoj elektrický stav.
- Pripojený riadiaci obvod stroja dostane signál zastavenia.
Tlačidlo zostane zablokované, kým operátor nevykoná reset. Tým sa zabráni náhodnému obnoveniu prevádzky stroja pred skontrolovaním situácie.
| Prevádzkový proces | Mechanické pôsobenie | Výsledok kontroly |
| Stlačte núdzové tlačidlo | Tlačidlo sa posunie dovnútra a uzamkne sa | Signál zastavenia stroja je aktivovaný |
| Udržujte uzamknutú polohu | Vnútorný mechanizmus má status | Zabraňuje náhodnému reštartu |
| Vytiahnite tlačidlo smerom von | Zámok sa uvoľní manuálne | Systém sa môže vrátiť k normálnemu riadeniu |
Rôznetlačidlá núdzového zastaveniapoužite rôzne metódy resetovania v závislosti od požiadaviek aplikácie. Typ push-pull je jedným z najbežnejšie uznávaných dizajnov, pretože má jednoduchú obsluhu.
Push-pull reset funguje tak, že po vyriešení núdzovej situácie manuálne potiahnete hlavu tlačidla smerom von. Vnútorný mechanizmus sa uvoľní, čím sa kontakty vrátia do pôvodného stavu.
Medzi ďalšie bežné metódy resetovania patria:
| Resetovať metódu | Prevádzkový princíp | Vlastnosti aplikácie |
| Push-pull reset | Uvoľnite tlačidlo potiahnutím smerom von | Jednoduché a intuitívne ovládanie |
| Twist reset | Odomknite otočením hlavy tlačidla | Pomáha predchádzať náhodnému uvoľneniu |
| Reset kľúča | Na uvoľnenie použite kľúč | Vhodné do priestorov s obmedzeným prístupom |
Zvolená metóda resetovania závisí od konštrukcie zariadenia, bezpečnostných požiadaviek a prevádzkového prostredia.
Neuzamykateľné tlačidlo by sa po stlačení mohlo okamžite vrátiť, čo môže spôsobiť zmätok o tom, či bol núdzový príkaz dokončený. Uzamykacia štruktúra rieši tento problém poskytnutím viditeľnej a fyzickej indikácie.
Uzamknutá poloha ponúka niekoľko výhod:
- Jasná identifikácia núdzového stavu
- Zabránenie neúmyselnému reštartu stroja
- Jednoduchšia kontrola pred opätovným spustením zariadenia
- Zlepšené povedomie operátora
Pri priemyselných systémoch funguje funkcia mechanického uzamykania spolu s elektrickými kontaktmi na vytvorenie spoľahlivejšej bezpečnostnej odozvy.
Komponenty priemyselného riadenia často fungujú v prostrediach, kde sú bežné vibrácie, prach a časté používanie. Fyzická štruktúra zariadenia núdzového zastavenia priamo ovplyvňuje jeho životnosť.
Vysokokvalitné tlačidlo núdzového zastavenia zvyčajne používa odolné materiály krytu vrátane kovových doplnkov, ako je nehrdzavejúca oceľ, na zlepšenie mechanickej pevnosti a odolnosti proti nárazu.
V porovnaní so štandardnými plastovými konštrukciami môžu kovové konštrukcie poskytnúť:
| Funkcia dizajnu | Praktická výhoda |
| Kovové puzdro | Lepšia odolnosť proti mechanickému namáhaniu |
| Zosilnená štruktúra gombíkov | Podporuje opakovanú prevádzku |
| Stabilný kontaktný systém | Udržuje spoľahlivé elektrické pripojenie |
| Materiály odolné voči opotrebovaniu | Predlžuje prevádzkovú životnosť |
Tieto vlastnosti pomáhajú komponentom núdzového ovládania zostať spoľahlivými v náročných priemyselných aplikáciách.
Mechanický pohyb tlačidla musí spolupracovať so štruktúrou elektrického kontaktu. Po aktivácii núdzového tlačidla zmenia interné kontakty stav a vyšlú signál do riadiaceho systému.
Bežné dojednania kontaktu zahŕňajú:
- Normálne uzavreté (NC) kontakty pre bezpečnostné obvody
- Viacnásobné kontaktné bloky pre rôzne riadiace signály
- Modulárne konštrukcie pre flexibilnú inštaláciu
Použitie spoľahlivých kontaktných materiálov pomáha znižovať elektrické poruchy spôsobené opakovaným spínaním. V kombinácii s optimalizovanými pružinovými mechanizmami podporuje kontaktný systém konzistentný výkon počas núdzových situácií.
Zariadenia na núdzové zastavenie sú široko používané v priemyselných odvetviach, kde stroje vyžadujú okamžité vypnutie.
Výrobné stroje často obsahujú núdzové tlačidlá na ovládacích paneloch alebo rámoch strojov, takže operátori môžu rýchlo reagovať na neočakávané problémy.
Robotické zariadenia a automatizované výrobné linky vyžadujú funkcie rýchleho vypnutia na ochranu operátorov a zariadení.
Ovládacie skrine integrujú funkcie núdzového zastavenia na poskytovanie centralizovaného riadenia bezpečnosti.
Stroje zahŕňajúce pohyblivé časti, rezacie systémy alebo dopravníkové mechanizmy bežne používajú núdzové ovládacie prvky ako súčasť ich bezpečnostného dizajnu.
Výber vhodného komponentu núdzového zastavenia vyžaduje zváženie mechanických aj elektrických požiadaviek.
Medzi dôležité faktory patria:
| Faktor výberu | Dôvod |
| Resetovať metódu | Určuje, ako sa systém vráti do prevádzky |
| Konfigurácia kontaktu | Musí zodpovedať návrhu riadiaceho obvodu |
| Veľkosť inštalácie | Zabezpečuje kompatibilitu s ovládacím panelom |
| Operačné prostredie | Ovplyvňuje požiadavky na materiál a ochranu |
| Mechanická odolnosť | Ovplyvňuje dlhodobú spoľahlivosť |
Správne zvolený komponent núdzového ovládania môže zlepšiť bezpečnosť stroja a zároveň podporovať pohodlné postupy údržby a prevádzky.
Keďže priemyselná automatizácia sa neustále rozvíja, bezpečnostné komponenty zostávajú podstatnou súčasťou konštrukcie strojov. Tlačidlo núdzového zastavenia je priamym spojením medzi operátormi a systémami ochrany zariadenia.
YIJIA Industrial Electrical Co., Ltd.sa zameriava na priemyselné elektrické riadiace produkty vrátane tlačidlových spínačov, signálnych svetiel, relé, stýkačov, bzučiakov a komponentov núdzového ovládania. Prostredníctvom neustáleho zlepšovania produktov a postupov riadenia kvality spoločnosť YIJIA vyvíja riešenia navrhnuté pre rôzne priemyselné riadiace aplikácie.
Zamykací mechanizmus push-pull funguje tak, že kombinuje funkcie mechanického uzamknutia a elektrického spínania, čím vytvára jasnú a spoľahlivú metódu núdzovej reakcie. Vďaka odolnej konštrukcii a praktickému prevádzkovému dizajnuTlačidlo núdzového zastavenianaďalej zohráva dôležitú úlohu pri zlepšovaní bezpečnosti a spoľahlivosti riadenia v rámci moderných priemyselných zariadení.
