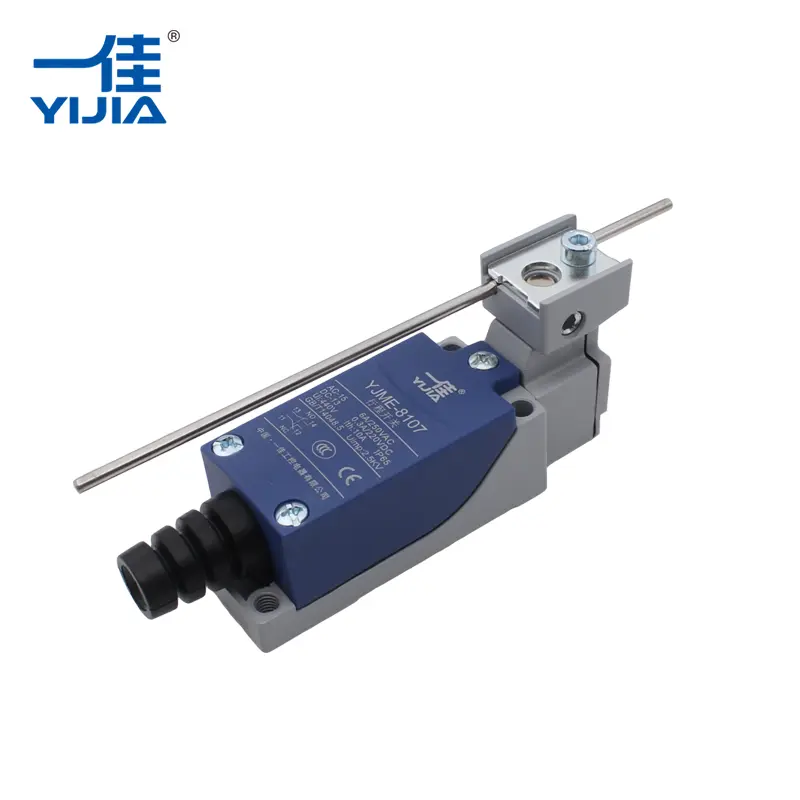

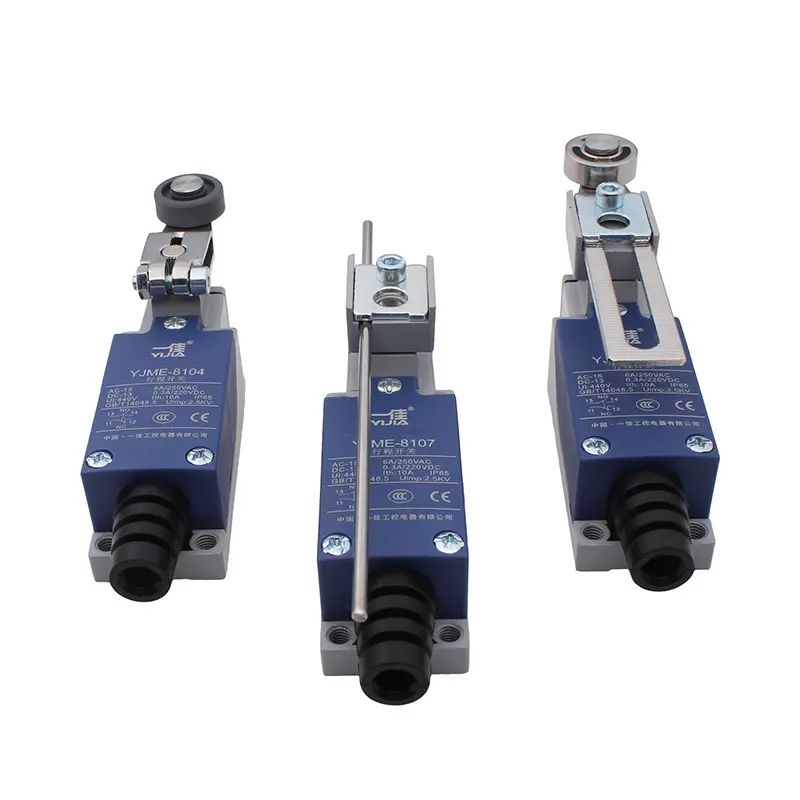

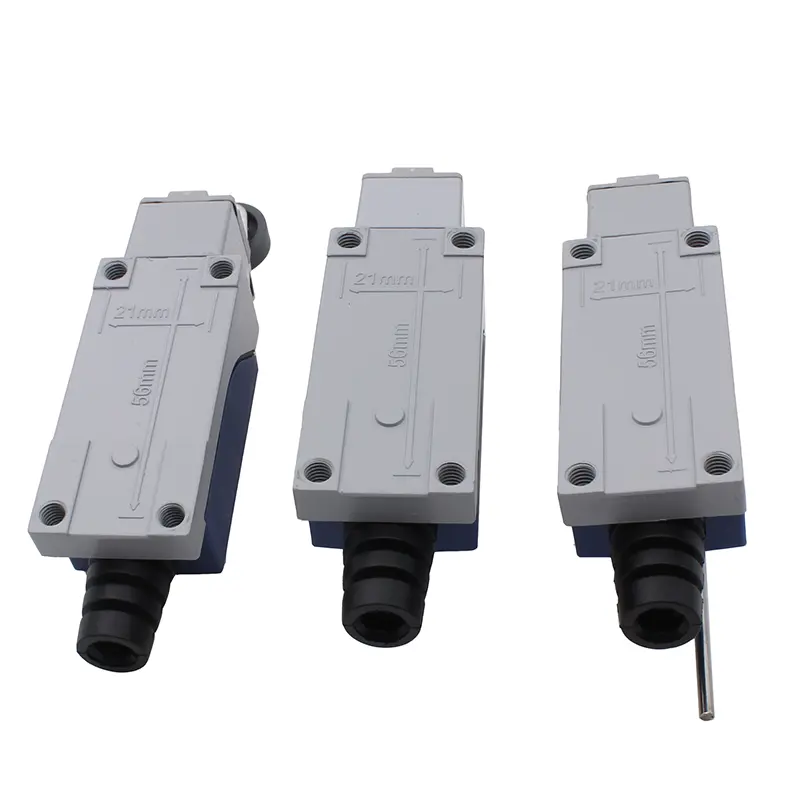

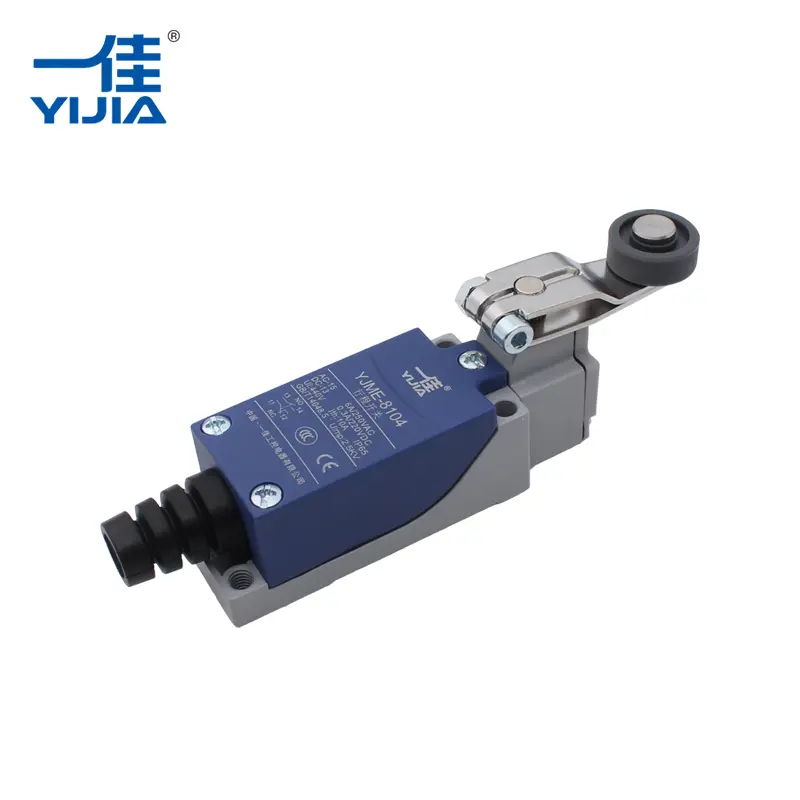

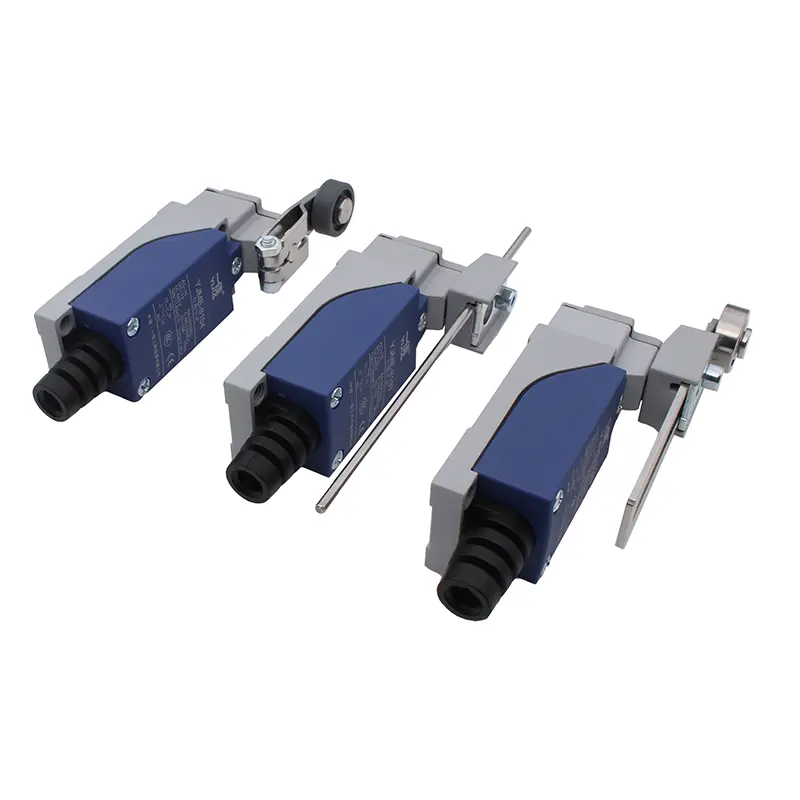

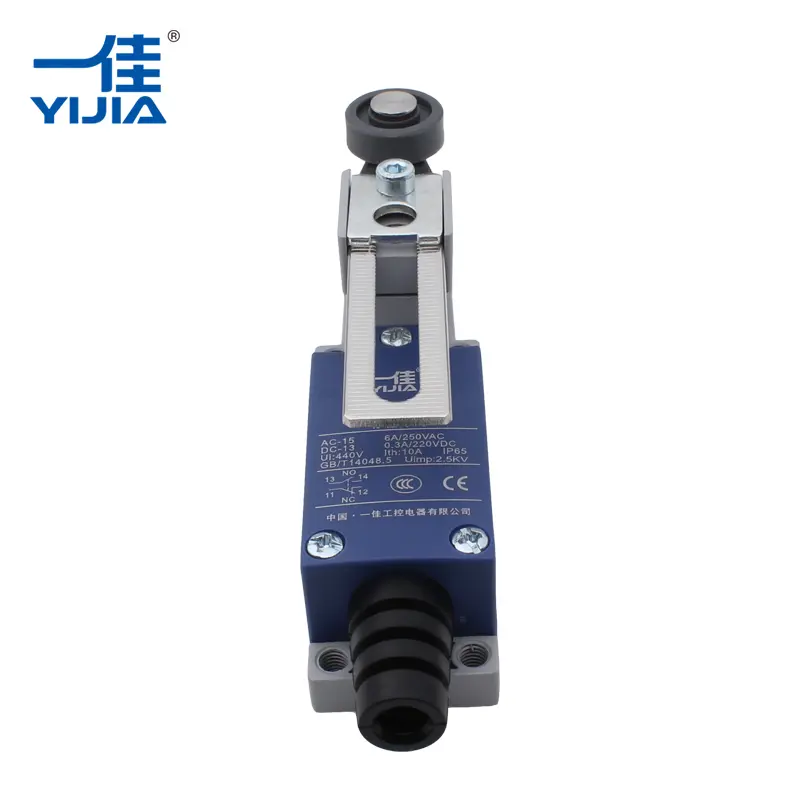

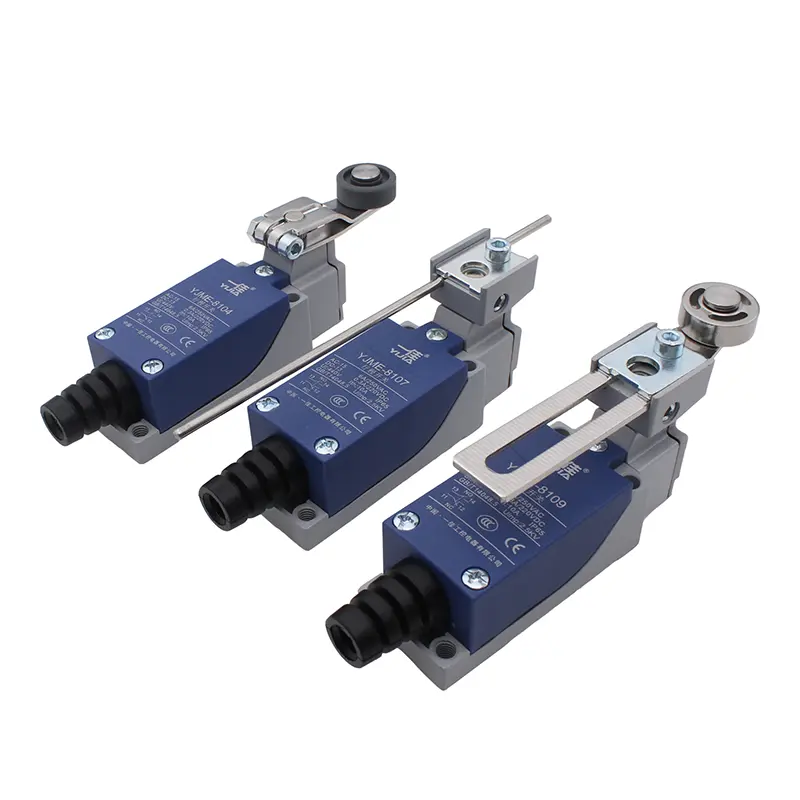

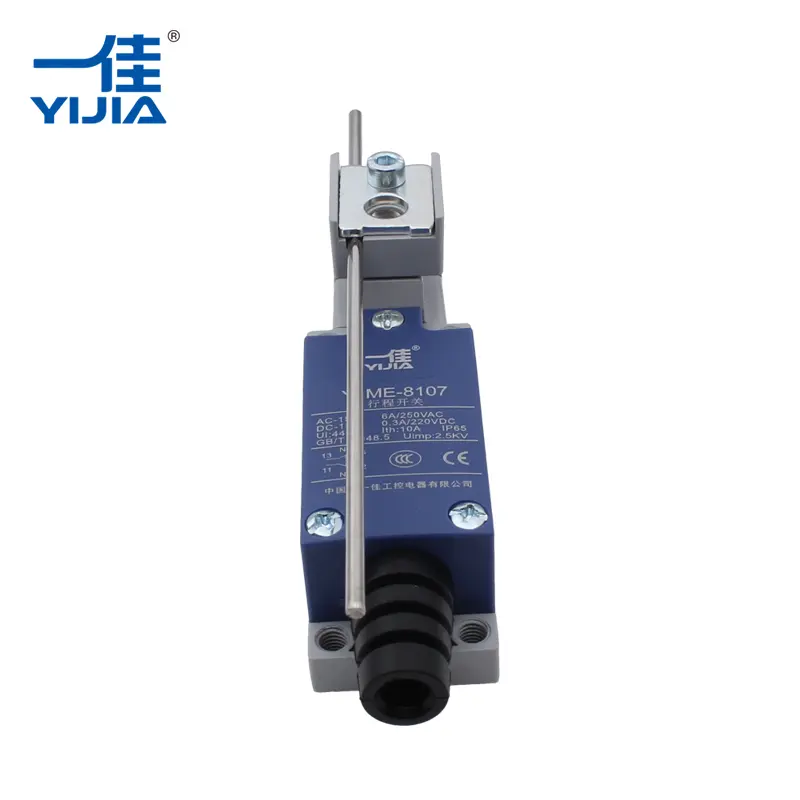

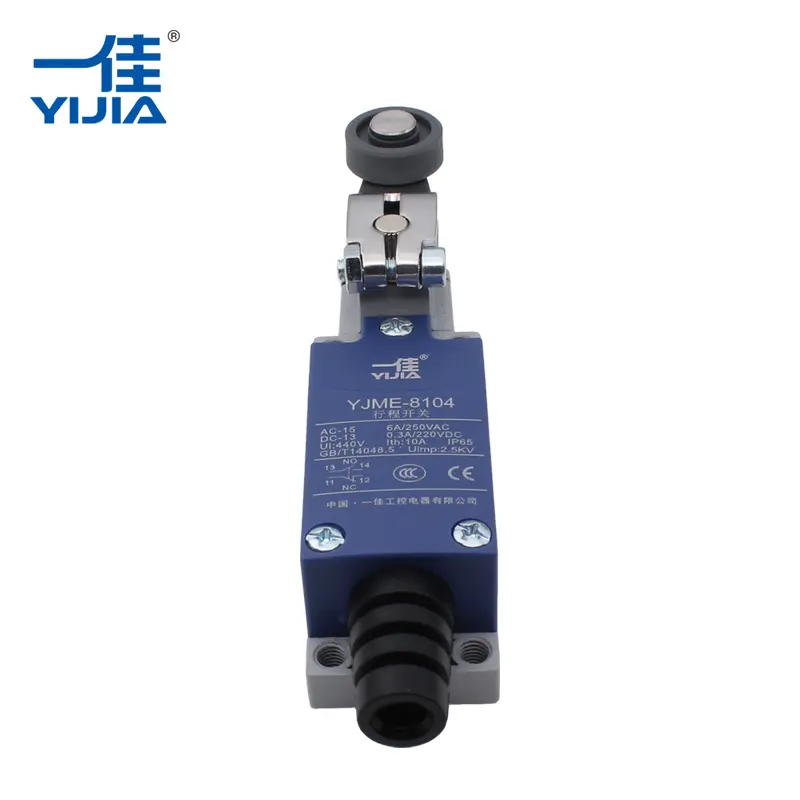

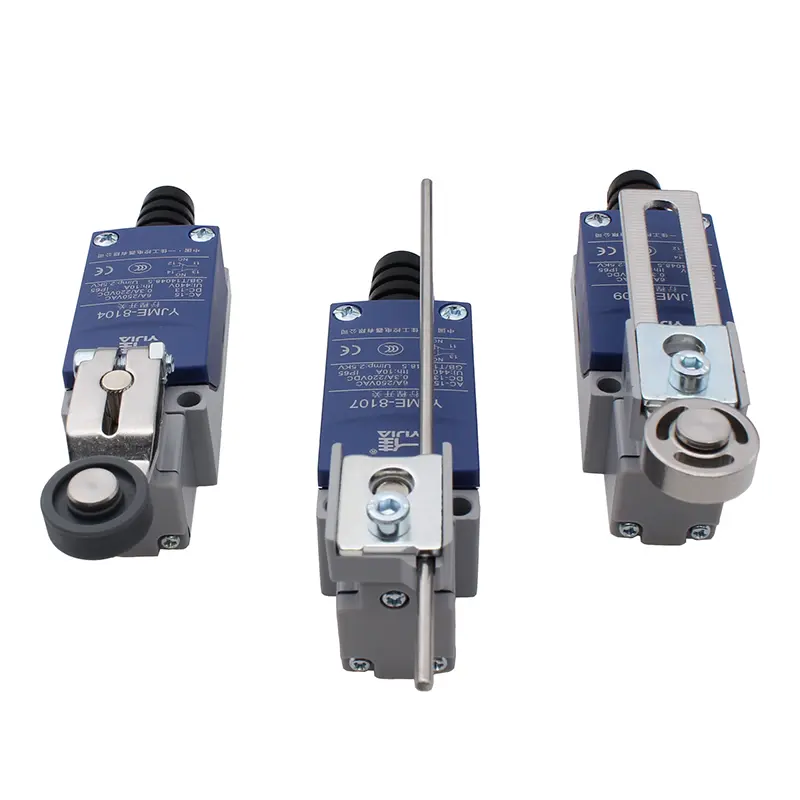

Otočný koncový spínač

Otočný koncový spínač Yijia prevádza mechanický pohyb na elektrické signály, ktoré fungujú ako ovládacie rozhranie medzi pohyblivými časťami a elektrickými systémami. Integráciou tohto spínača do vášho zariadenia môžete dosiahnuť presné obmedzenie dráhy a opakovateľné polohovanie bez zložitej logiky ovládania.

Bežne sa používa v systémoch, kde musia byť hranice otáčania alebo limity pohybu jasne definované a spoľahlivo udržiavané.

Základné funkcie

Konverzia pohybu na signál

Prevádza rotačný mechanický posun na stabilné elektrické výstupné signály.

Nastaviteľné nastavenie limitu

Umožňuje flexibilnú konfiguráciu uhlov otáčania, aby vyhovovali rôznym požiadavkám aplikácie.

Ovládanie spätnej väzby polohy

Poskytuje spätnú väzbu v reálnom čase, aby sa zabezpečilo, že zariadenie bude fungovať v rámci vopred definovaných limitov.

Bezpečnosť Ochrana

Zabraňuje prejazdu alebo mechanickému prekročeniu, čím sa znižuje opotrebovanie zariadenia a prevádzkové riziká.

Typické aplikácie

Priemyselná automatizácia

Používa sa v automatizovaných strojoch a výrobných linkách na koordináciu pohybov vo viacerých osiach.

Žeriavy a kladkostroje

Ovláda výšku zdvihu a zabraňuje nadmernému vysunutiu počas prevádzky.

Výťahové systémy

Pomáha pri polohovaní podlahy a procesoch ovládania dverí.

Robotika

Poskytuje presnú rotačnú spätnú väzbu pre robotické ramená a kĺby.

Konštrukcia a výroba

Yijia, ako profesionálna továreň a dodávateľ v Číne, prevádzkuje pokročilé zariadenia vrátane výroby foriem, vstrekovania, razenia a automatizovaných montážnych liniek. Každý rotačný koncový spínač sa vyrába v kontrolovaných procesoch, aby sa zachoval konzistentný výkon.

Kryt kombinuje technické plasty a zliatinu zinku a ponúka štrukturálnu stabilitu aj v náročných priemyselných prostrediach. Vnútorný dizajn sa zameriava na odolnosť a spoľahlivý spínací výkon pri dlhodobom používaní.

Kľúčové parametre výkonu

Materiál kontaktu: Vysokokvalitné kontakty zo zliatiny striebra.

Prúdová kapacita: až 10A.

Kontaktný odpor: ≤50mΩ.

Mechanická životnosť: Viac ako 10 000 000 cyklov.

Elektrická životnosť: 500 000 cyklov.

Konfigurácia kontaktu: 1NO1NC (jeden normálne otvorený, jeden normálne zatvorený).

Krytie: IP65.

Certifikácia produktu: CCC, CE, RoHS.

Dizajnové prvky

• Robustná bytová štruktúra

Kombinácia odolných plastových a kovových materiálov pre mechanickú pevnosť.

• Koncovky chránené proti prachu

Izolované koncovky vodičov pomáhajú predchádzať kontaminácii, korózii a poškodeniu vodičov.

• stabilný spínací mechanizmus

Navrhnuté pre opakované ovládanie s konzistentným elektrickým výkonom.

• Adaptabilita na drsné prostredie

Vhodné pre priemyselné nastavenia s vibráciami, prachom a nepretržitou prevádzkou.

Vlastnosti a výhody produktu

1. Robustný a odolný: Skonštruovaný s krytom z technického plastu a zinkovej zliatiny, ktorý vyvažuje ľahký dizajn s výnimočnou pevnosťou.
2. Vysoká zaťažiteľnosť: Vyznačuje sa vysokou prúdovou kapacitou 10 A, ktorá spĺňa požiadavky rôznych priemyselných záťaží.
3. Prenos s nízkou impedanciou: Kontakty zo striebornej zliatiny zaisťujú extrémne nízky kontaktný odpor a vysoko efektívny prenos signálu.
4. Dlhodobá spoľahlivosť: Pýši sa mechanickou životnosťou v desiatkach miliónov cyklov, čím sa znižuje frekvencia údržby a výmeny.
5. Prispôsobivosť k životnému prostrediu: Má prachotesný a izolovaný dizajn, ktorý zaisťuje stabilnú prevádzku aj v zložitých priemyselných prostrediach.
6. Okamžitá dostupnosť: Rotačné koncové spínače sú skladom a pripravené na okamžité odoslanie.

Vlastnosti a výhody

● Telo z technických plastov a zliatiny zinku

● Prachotesná izolovaná koncovka

● 10A vysoká prúdová kapacita

● Štruktúra kontaktu 1NO1NC

● Vysoko kvalitný kontakt zo zliatiny striebra

● Nižší prechodový odpor≤50mΩ

● 10 000 000 cyklov dlhá mechanická životnosť

● 500 000 cyklov dlhá elektrická životnosť

● Stupeň krytia IP65

● CCC,CE

● RoHS

● Najlepšia cena a vysoký výkon

● Koncový spínač skladom

Ako vybrať vhodný typ kovového tlačidla

Odpovedzte prosím na nasledujúcu otázku a pošlite nám ju, vyberieme pre vás vhodný typ.

Otázka a príklad

①　 rozmery tlačidla na inštaláciu: 16 mm.

②　 záťažový prúd, ktorý potrebujete ovládať: 5A.

③　typ hlavovej časti: platňová hlava bez svetla.

④　vyberte štruktúru kontaktu: 1NO

⑤　Prevádzkový režim: Okamžitý

⑥　Napätie a farba LED diódy (v prípade potreby): DC 24V ZELENÁ.

⑦　vyberte si materiály plášťa: nehrdzavejúca oceľ alebo chróm potiahnutý mosadzou.

⑧　špeciálna požiadavka: vodotesný, vlastný symbol, potreba zásuvky...
