Prečo je 30 mm tlačidlový spínač stále kráľom priemyselného ovládania?

2026-03-03 0 Nechajte mi správu

The30 mm tlačidlový spínačzostáva najlepšou voľbou pre náročné prostredia – od montážnych liniek pre automobily až po závody na spracovanie potravín. Táto príručka odpovedá na najčastejšie otázky o jej konštrukcii, porovnáva ju s 22 mm alternatívami a odhaľuje, prečo značky ako Yijia Industrial Electric Co., Ltd. pokračujú v inováciách v tomto formáte. Dozviete sa o hodnoteniach IP, chvíľkových vs. udržiavaných akciách a skutočných výhodách a nevýhodách.

📋 Rýchla navigácia

Čo presne je 30 mm tlačidlový spínač?
Tlačidlo 30 mm vs. 22 mm: Ktoré je lepšie?
Aké sú kľúčové výhody 30 mm tlačidlových spínačov?
Existujú nejaké skryté nevýhody 30 mm prepínačov?
Ktoré odvetvia sa najviac spoliehajú na 30 mm tlačidlové spínače?
Okamžité vs. Latching: Ako ovplyvňujú prevádzku?
Ako vybrať správne hodnotenie IP pre váš 30 mm prepínač?
Často kladené otázky o 30 mm tlačidlových spínačoch

🔍 Čo presne je 30 mm tlačidlový spínač?

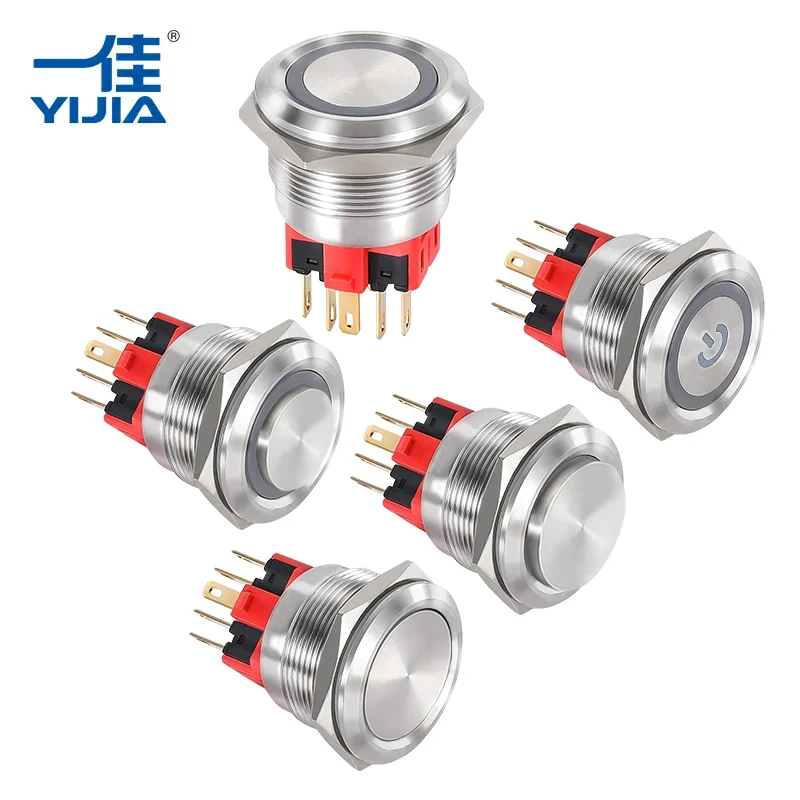

A 30 mm tlačidlový spínačsa vzťahuje na priemer montážneho otvoru (typicky 30,5 mm) a veľkosť operátora. Je to robustné elektromechanické zariadenie používané na ovládanie obvodov v priemyselných strojoch. Na rozdiel od menších prepínačov je 30 mm formát navrhnutý tak, aby toleroval ruky v rukaviciach, vibrácie a nečistoty. Jednotky od výrobcov akoYijia Industrial Electric Co., Ltd.často obsahujú ovládače z nehrdzavejúcej ocele, možnosti osvetlenia LED a kontaktné bloky s menovitým prúdom až 10 A [cit:1]. Môžu byť dočasné (pružina-návrat) alebo udržiavané (zatlačenie/odtlačenie).

⚖️ Tlačidlo 30 mm vs. 22 mm: Ktoré je lepšie?

Toto je klasická debata na pôde závodu [cit:8]. Nižšie uvedená tabuľka uvádza základné rozdiely.

Parameter	30 mm tlačidlový spínač	22 mm tlačidlo
Trvanlivosť	vynikajúce; kovové rámy odlievané pod tlakom, odolávajú nárazom (často IK10)	Dobré, ale bežné plastové rámy; náchylné k prasknutiu pri silnom zneužívaní
Ovládacia sila a pocit	Pozitívna hmatová spätná väzba; vhodné pre hrubé rukavice	Ľahší dotyk; sa môže náhodne aktivovať v stiesnených priestoroch
Typické aplikácie	Ťažký priemysel: zlievarne, razenie, ťažba, extrúzia	Obchodné vybavenie, riadiace skrine, HVAC
Elektrické hodnotenie	Do 600V / 10A bežné	Zvyčajne do 5A, 250V
Cena	Vyššie počiatočné náklady, nižšie náklady na životný cyklus	Nižšia počiatočná investícia

Podľa skúsených technikov údržby 30 mm tlačidlový spínač zriedka mechanicky zlyhá – dokonca aj vtedy, keď chladiaca kvapalina zaplaví kryt.

✅ Aké sú kľúčové výhody 30 mm tlačidlových spínačov?

Pros

Vynikajúca mechanická pevnosť – kovová obsluha prežije aj nárazy vysokozdvižného vozíka.
Vysoká ochrana proti vniknutiu: IP66, IP67, možnosti NEMA 4X.
Viditeľné z diaľky; väčšia šošovka umožňuje jasné LED osvetlenie.
Jednoduché zapojenie: zasúvacie svorky alebo skrutkové svorky so svorkami.
Modulárne kontaktné bloky (1NO/1NC až 3 stupne).

Nevýhody

Vyžaduje viac miesta na paneli ako 22 mm; nie je ideálne pre husté HMI.
Mierne vyššie náklady na jednotku.
Môže byť prehnané pre komerčné aplikácie s ľahkým zaťažením.
Menej estetických/dizajnérskych štýlov v porovnaní s 16 mm alebo 22 mm.

⚠️ Existujú nejaké skryté nevýhody 30 mm spínačov?

Hoci je to zriedkavé, jeden prispievateľ na fóre poznamenal, že je známe, že extrémne silní operátori uvoľňujú kontaktný blok za 30 mm tlačidlovým spínačom, ak je panel tenký. Navyše, ak váš dizajn vyžaduje veľa spínačov na malej ploche, 30 mm pôdorys môže byť obmedzujúci. Ale v prípade samostatných E-stop alebo hlavných ovládacích prvkov napájania nie je nič lepšie ako jeho prítomnosť.

🏭 Ktoré odvetvia sa najviac spoliehajú na 30 mm tlačidlové spínače?

30 mm tlačidlový spínač je štandardom pre: montáž automobilov, potraviny a nápoje (verzie z nehrdzavejúcej ocele), obrábacie stroje, žeriavy, baníctvo a čistenie odpadových vôd.Yijia Industrial Electric Co., Ltd.dodáva na mieru gravírované 30mm spínače do petrochemických závodov, kde je prvoradá odolnosť voči korózii.

🔄 Okamžité vs. Latching: Ako ovplyvňujú prevádzku?

Okamžité 30 mm tlačidlové spínače (ako tie, ktoré sa používajú na funkcie „štart“) sa po uvoľnení vrátia do pokojového stavu. Typy blokovania zostanú stlačené (alebo prepnuté), kým sa znova nestlačia – často sa používajú pre režimy „zapnuté/vypnuté“ alebo údržby. Mnoho osvetlených verzií kombinuje aretáciu so stavom LED. Pre núdzové zastavenie sú bežné pohony push-pull alebo otočením a uvoľnením vo veľkosti 30 mm.

💧 Ako vybrať správne hodnotenie IP pre váš 30 mm prepínač?

IP66 a IP67 sú typické pre 30 mm tlačidlové spínače. IP66 znamená prachotesný a chránený proti silným prúdom vody; IP67 pridáva dočasné ponorenie. Ak vaša aplikácia zahŕňa umývanie (potravinársky priemysel), vyberte si nehrdzavejúcu oceľ s krytím IP69K. TheYijia Industrial Electric Co., Ltd.Katalóg obsahuje 30 mm zariadenia so silikónovými membránami pre extrémnu vlhkosť.

📊 Populárne typy a funkcie 30 mm tlačidlových spínačov

Séria / Typ	Osvetlenie	Prevádzka	Typický kontakt	Environmentálne
A30NN (Omron)	Neosvetlené	Momentálne/alternatívne	1a, lb, 2a, 2b	IP66, CE, UL
A30NL (Omron)	LED svieti	Momentálne	1a, lb, 2a	IP66, rôzne napätia
Séria TWND (IDEC)	Obaja	Momentálne/udržiavané	Až do 2NO/2NC	IP65, odolné
9001K (Schneider)	Osvetlené možnosti	Momentary/Push-Pull	Konfigurovateľné	NEMA 4X, IP66

❓ Často kladené otázky o 30 mm tlačidlových spínačoch

Môže 30 mm tlačidlový spínač priamo nahradiť starý 30,5 mm otvor?

Áno, väčšina 30 mm tlačidlových spínačov je navrhnutá pre montážne otvory 30,5 mm. Značky akoYijia Industrial Electric Co., Ltd.obsahujú krúžky proti rotácii, ktoré sa prispôsobia malým odchýlkam. Vždy skontrolujte údajový list: niektoré európske 30 mm tlačidlá používajú 30,2 mm otvory.

Aké napätie/prúd zvládne typický 30 mm tlačidlový spínač?

Štandardné priemyselné 30 mm tlačidlové spínače sú dimenzované do 600 V AC a 10 A na všeobecné použitie. Pre DC aplikácie alebo nižšie prúdy (elektronické ovládanie) nájdete varianty s pozlátenými kontaktmi s menovitým prúdom 50 mA, 48 V DC. Prepínač vždy prispôsobte typu záťaže (odporové vs. indukčné).

Sú 30 mm tlačidlové spínače dostupné s LED a aké napätia?

Absolútne. LED jednotky ako séria A30NL podporujú AC/DC 6V, 12V, 24V a dokonca AC 100–240V so vstavanými odpormi obmedzujúcimi prúd. Bežné sú aj dvojfarebné LED diódy (červená/zelená), ktoré indikujú stav chod/zastavenie.Yijia Industrial Electric Co., Ltd.ponúka plnonapäťové LED diódy vo svojej 30mm rade.

Ako zapojím 30 mm tlačidlový spínač so zasúvacími svorkami?

Zasúvacie svorkovnice (ako Push-in Plus od Omron) umožňujú vkladanie bez použitia náradia: odizolujte drôt o 10 mm, stlačte pružinové uvoľnenie (alebo len zatlačte na pevný drôt) a vložte. Je rýchlejšia ako skrutkové svorky a odolná voči vibráciám. Mnoho 30 mm tlačidlových spínačov teraz ponúka túto funkciu pre bezúdržbovú kabeláž.

Aký je rozdiel medzi operátormi „splachovacích“ a „rozšírených“ tlačidiel?

Zapustené 30 mm tlačidlové spínače sú takmer v jednej rovine s rámom – zabraňujú náhodnému stlačeniu. Predĺžené (alebo vyvýšené) operátory vyčnievajú ďalej, čo uľahčuje ich stláčanie v rukaviciach, ale sú náchylnejšie na neúmyselnú aktiváciu. Pre E-stop sú povinné predĺžené pohony s hríbovou hlavou.

📚 Referencie a zdroje

[1] MISUMI: A30NN neosvetlené 30 mm tlačidlo (Omron)
[2] IDEC TWND Series Heavy-Duty 30 mm
[3] Špecifikácie 30 mm kovového tlačidla (nerez)
[5] MISUMI: A30NL podsvietené 30 mm tlačidlo
[8] Fórum PLC: diskusia o odolnosti 30 mm vs 22 mm
[7] Aplikácie Schneider 9001K 30 mm

*Ďalšie poznatky zYijia Industrial Electric Co., Ltd.údaje interného testu.
